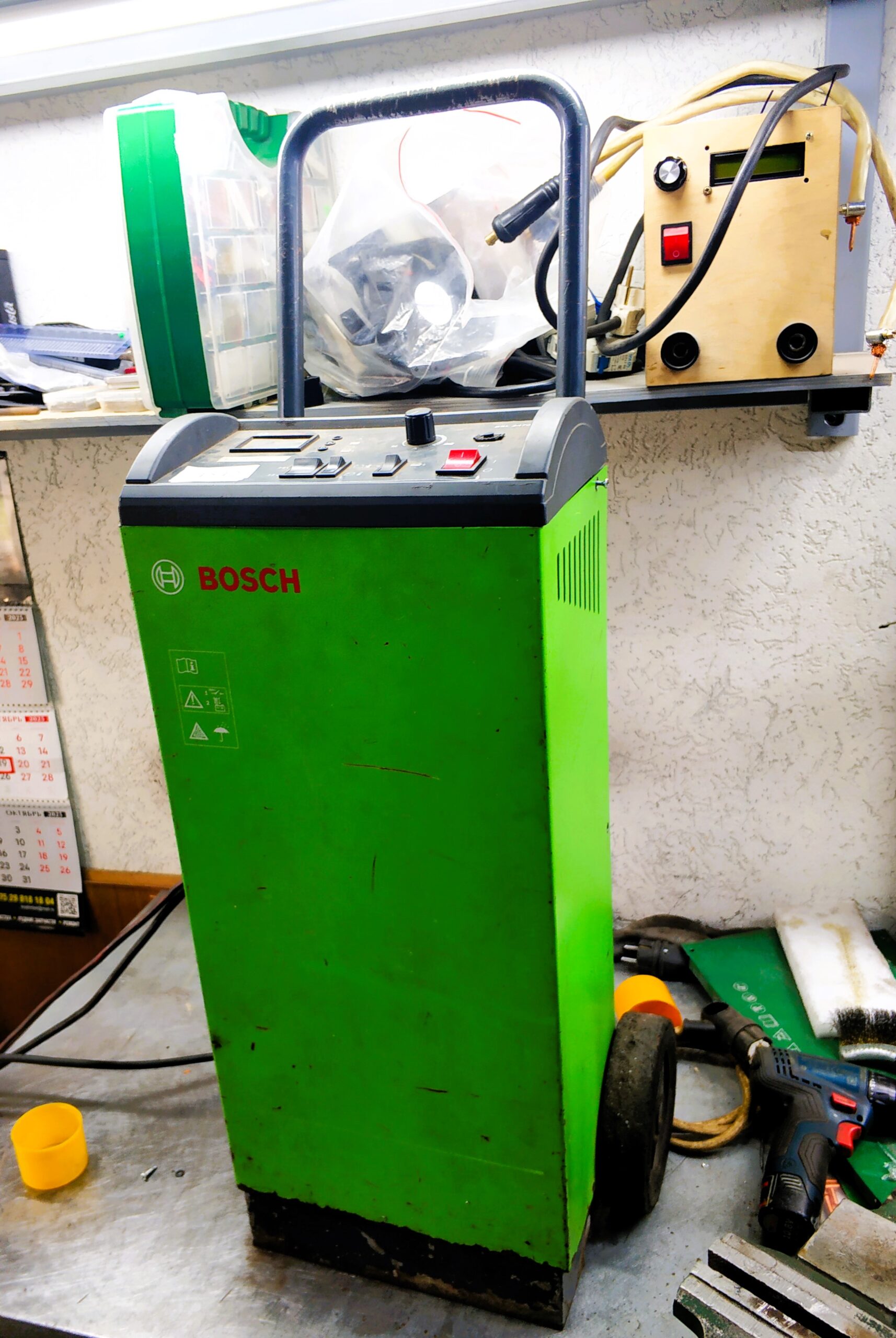

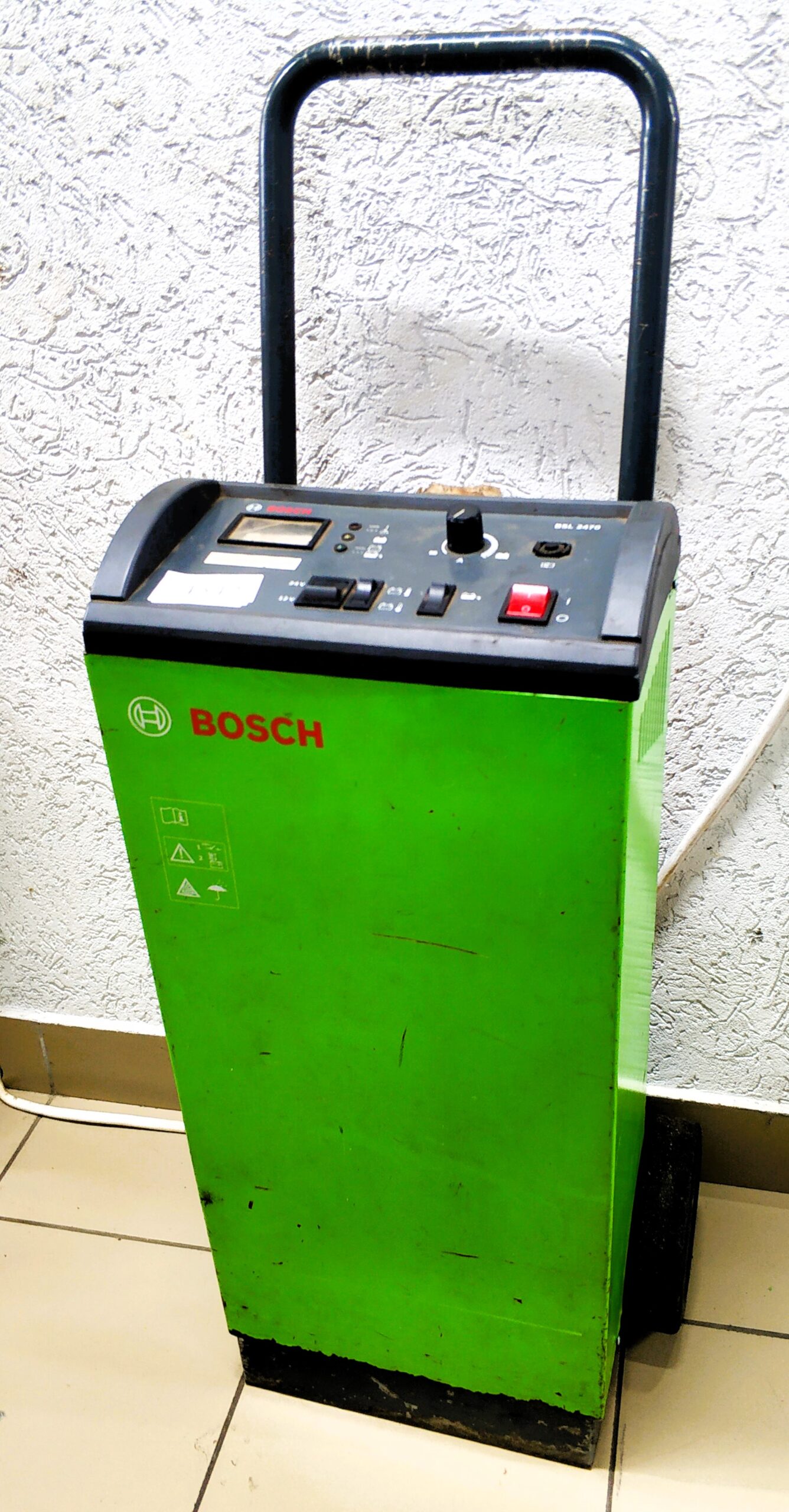

Ремонт зарядного устройства BOSCH BSL2470





Проблема клиента

Заявленная неисправность: нет выходного напряжения 24 В.

Диагностика пускозарядного устройства

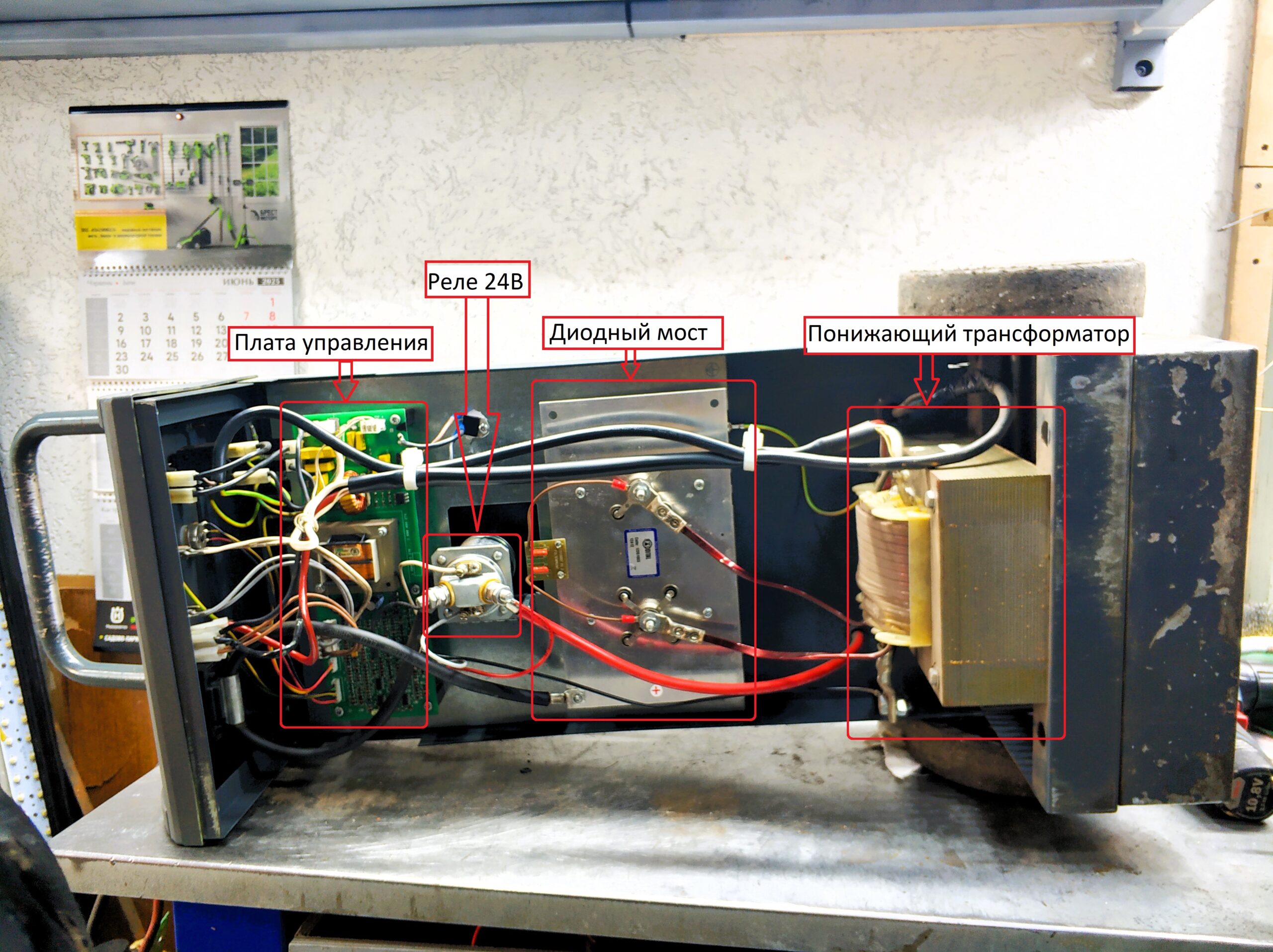

На первый взгляд конструкция данного оборудования достаточно проста – пуско-зарядное устройство состоит из:

1. Панель управления.

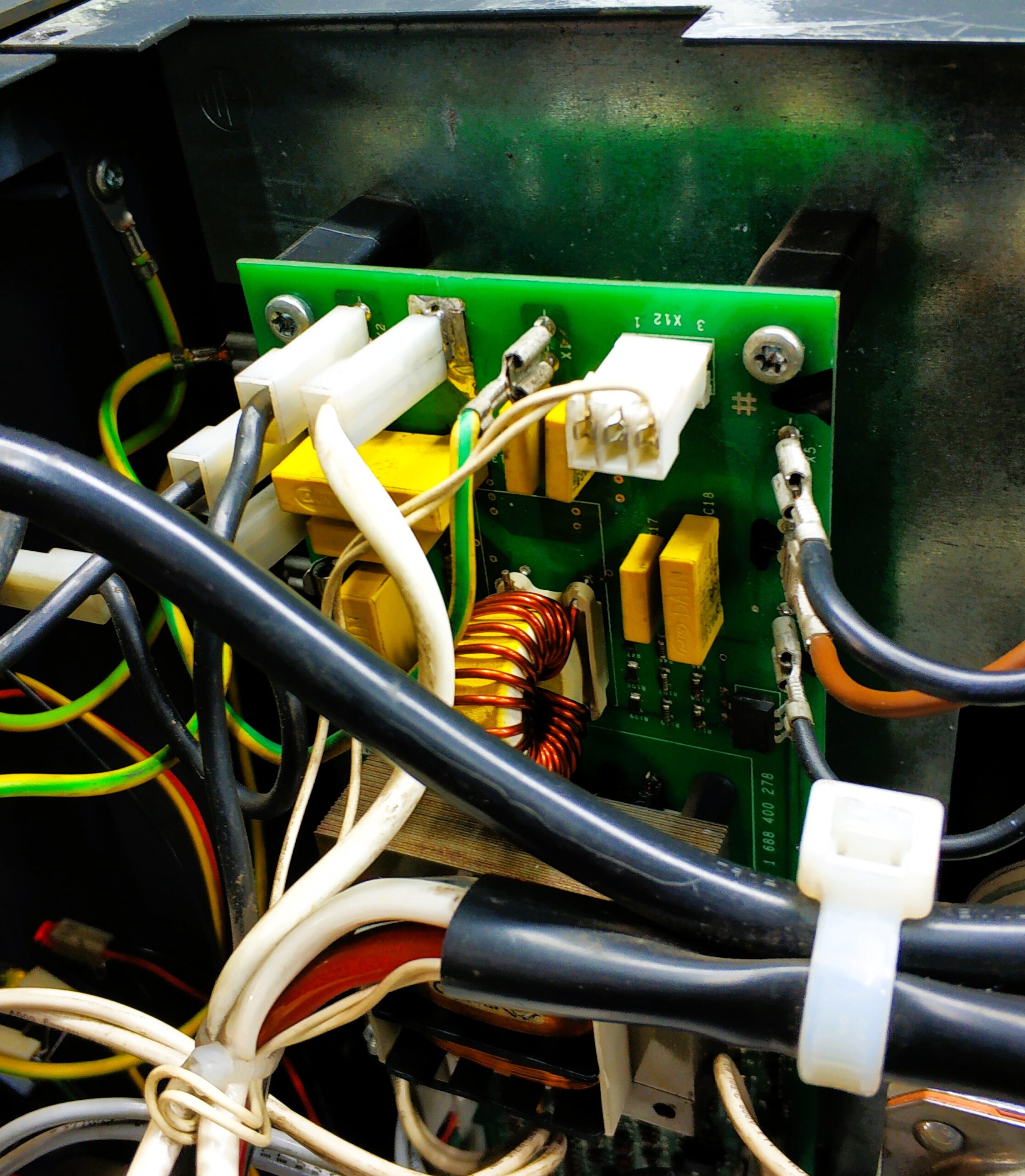

2. Платы управления.
3. Диодного моста.
4. Понижающего трансформатора.
5. Реле 24 В.

Обнаруженные неисправности

Диагностика не выявила дефекта.

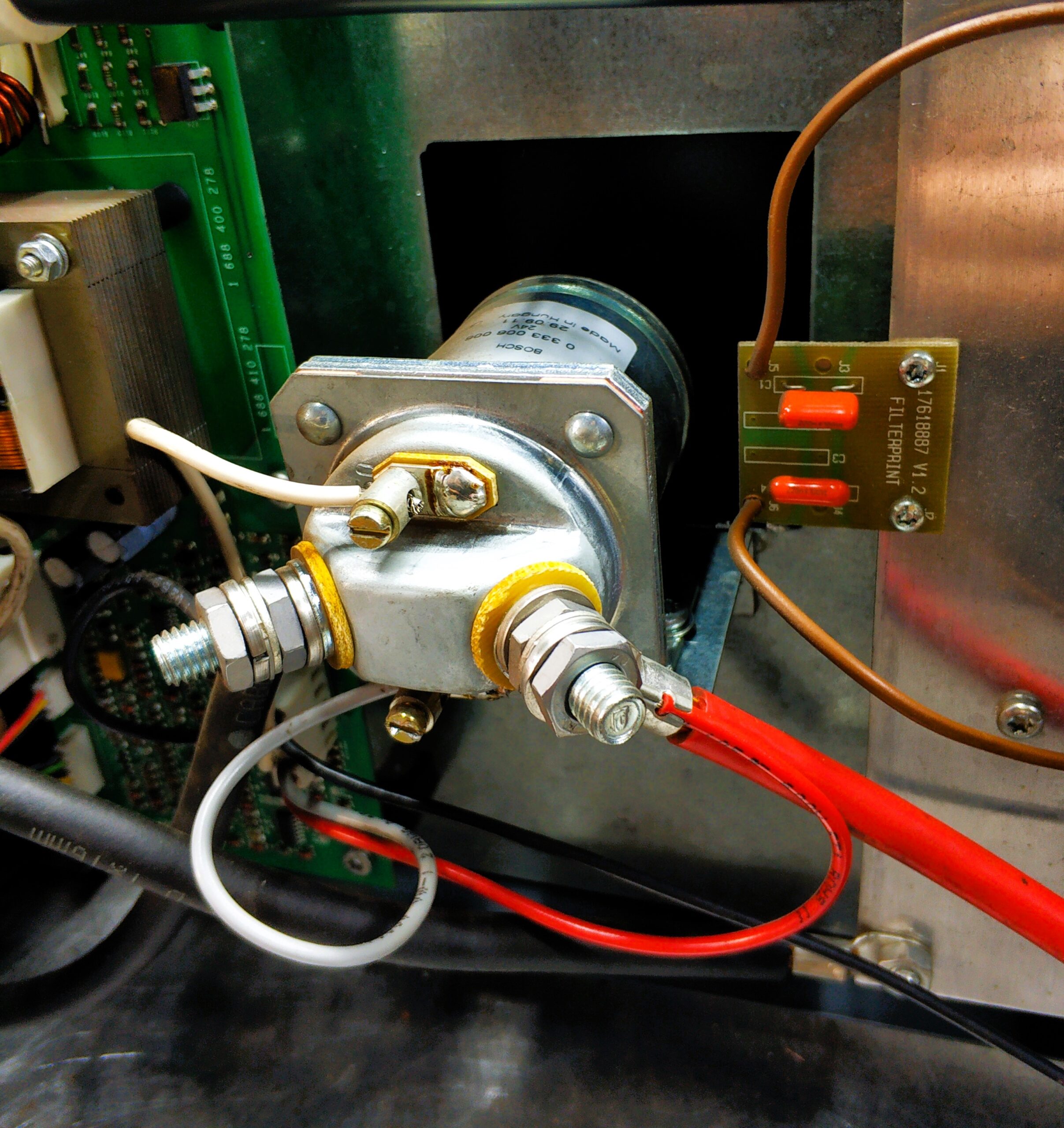

Секрет оказался прост – реле 24В является своего рода защитой от «КЗ» и отвечает за подачу выходного напряжения 24В, но его обязательным условием является наличие подключенного АКБ на это же напряжение, даже с малой емкостью. В противном случае оборудование не выдает заряд 24В, считая, что нет АКБ, для которого требуется подзарядка.

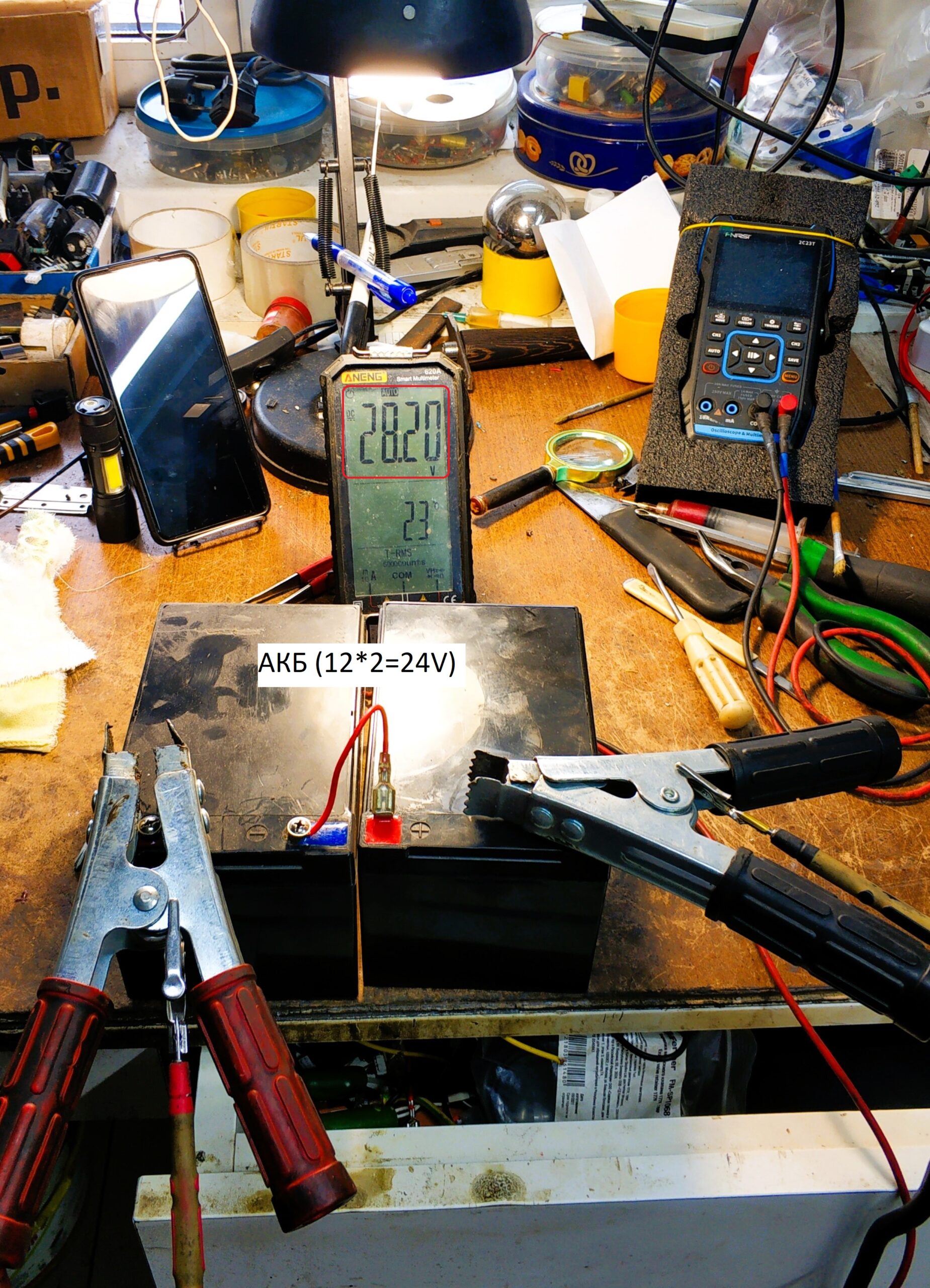

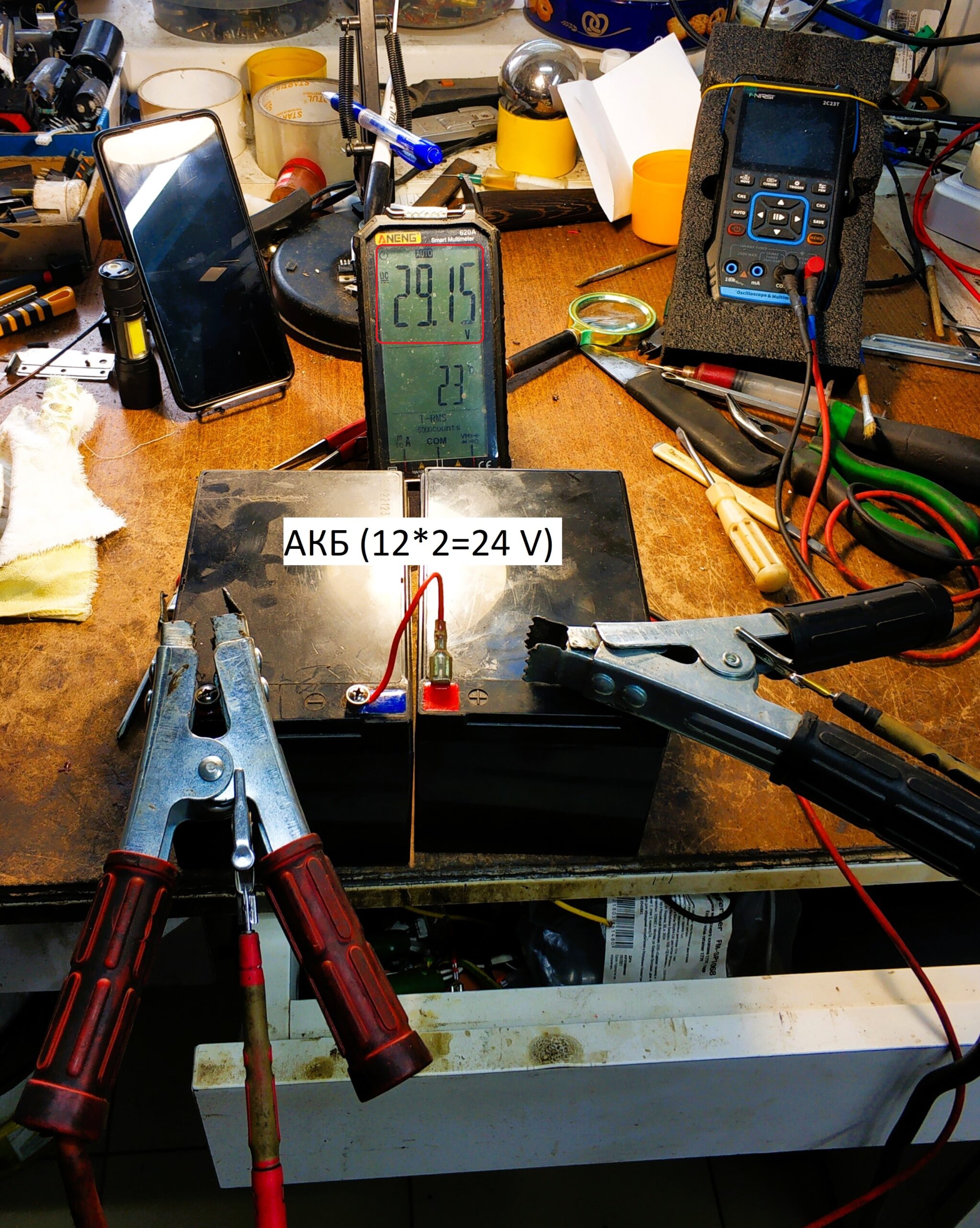

Подтверждением работоспособности пуско-зарядного устройства являются разные показания напряжения Мультиметра при регулировки выходного напряжения на панели управления.
